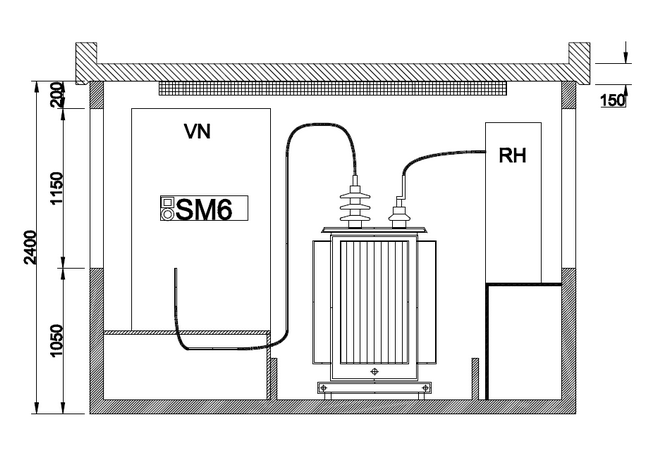

AutoCAD výkresyKiosková trafostanice DOFA 3.2
Trafostanice je s vnějším ovládáním, jedno trafo, dvě rozvodny
Základní technické údaje:
- Konstrukce stanice: železobetonový skelet a střecha
- Rozměry: D × Š × V: 3500 × 2500 × 2500 mm
- Zapuštění do země: 800 mm
- Zastavěná plocha: 8,8 m2
- Hmotnost (s transformátorem 1000 kVA): cca 13 000 kg
- Transformátor: 50-1000 kVA
- VN rozváděč: blokový
2 × přívod s odpínačem, spojka
1 × měření
1 × vývod - odpínač s pojistkami - NN rozvaděč: skříňový
2 pole do 8 ks pojistkové odpínače 630 A, kompenzace - Měření: USM na straně VN z venku
